Kontrola pripojenia telefónnej linky

Popis základného zapojenia zariadenia si pozrite v časti [ Úvodná inštalácia hardvéru ]. Táto príručka popisuje ďalšie typické pripojenia.
Zariadenie nemôže odosielať ani prijímať faxy, ak je nesprávne pripojené. Pripojte zariadenie správne.

DÔLEŽITÉ
V prípade, že dôjde k neočakávanému výpadku napájania

V prípade, že dôjde k výpadku napájania alebo omylom odpojíte napájací kábel, stratia sa nastavenia dátumu a času. Nastavenia údajov používateľa, kódovaného rýchleho vytáčania, skupinového vytáčania a zamietnutých čísel sa zachovajú.
Ak sa odpojí napájacia zástrčka, všetky faxy uložené v pamäti zariadenia (napr. neodoslané a prijaté faxy) sa stratia.

V prípade výpadku napájania nastane nasledujúci stav:

Nebudete môcť odosielať a prijímať faxy, kopírovať ani skenovať originály.
Po pripojení telefónu závisí jeho používanie od telefónnej linky alebo daného telefónu.

Pripojenie jednotlivých liniek

Ide o príklady, a preto nemožno zaručiť, že sa budú dať použiť na každé pripojenie. Podrobnosti nájdete v príručke dodanej spolu so sieťovým zariadením (ovládacím zariadením, napríklad modemom xDSL (Digital Subscriber Line), alebo terminálovým adaptérom), ktoré pripájate k tomuto zariadeniu.

DÔLEŽITÉ

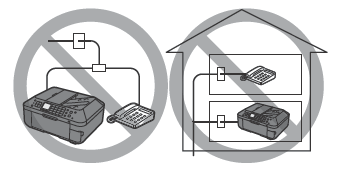

Faxy a/alebo telefóny nepripájajte paralelne (len USA a Kanada)

Ak paralelne zapojíte dva alebo viaceré faxy a/alebo telefóny, môže dôjsť k nasledovným problémom a zariadenia možno nebudú fungovať správne.

- Ak slúchadlo telefónu, ktorý je zapojený paralelne, zdvihnete počas vysielania alebo prijímania faxu, obrázok faxu sa môže poškodiť alebo môže dôjsť k chybe komunikácie.
- V telefóne možno nebudú fungovať funkcie, ako napríklad ID volajúceho.

Ak sa paralelnému zapojeniu nemôžete vyhnúť, režim prijímania nastavte na režim priority telefónu a uvedomte si, že môže dôjsť k vyššie uvedeným problémom. Faxy budete môcť prijímať len manuálne.

REFERENCIE

xDSL je všeobecný termín pre technológiu vysokorýchlostnej digitálnej komunikácie prostredníctvom telefónnej linky, ako je napr. ADSL/HDSL/SDSL/VDSL.

Pripojenie telefónu

Pred pripojením telefónu alebo záznamníka snímte kryt telefónneho konektora.

Pre používateľov vo Veľkej Británii

Ak konektor externého zariadenia nie je možné zapojiť do konektora na zariadení, budete si musieť dokúpiť adaptér do siete B.T. a zapojiť ho nasledovne:

Pripojte adaptér B.T. k modulárnemu káblu, ktorý pripája externé zariadenie, a potom pripojte adaptér B.T. do konektora

(externého zariadenia).

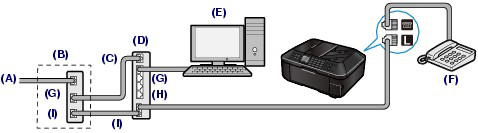

- Pripojenie k internetovému telefónu

(A) Digitálna predplatená linka
(B) Modem xDSL (v modeme nemôže byt vstavaný separátor)
(C) WAN (Rozsiahla sieť)
(D) Širokopásmový smerovač kompatibilný s internetovým telefónom
(E) Počítač
(F) Telefón alebo záznamník
(G) LAN (Lokálna sieť)
(H) TEL
(I) LINKA
* Konfigurácie portov a názvy sa môžu líšiť v závislosti od produktu.

REFERENCIE

Pri pripájaní k linke xDSL vyberte rovnaký typ linky ako ten, ku ktorému sa prihlasujete pomocou možnosti [Telephone line type/Typ telefónnej linky].

Pozrite si časť [ Nastavenie typu telefónnej linky ].

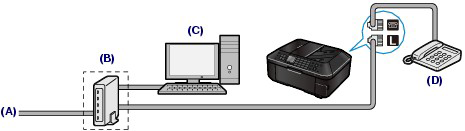

- Pripojenie k linke xDSL

(A) Analógová predplatená linka
(B) Modem xDSL (v modeme nemôže byt vstavaný separátor)
(C) Počítač
(D) Telefón alebo záznamník

DÔLEŽITÉ

Keď v modeme nie je vstavaný separátor, telefónnu linku nevetvite pred separátorom (smerom od steny). A taktiež separátory nepripájajte paralelne. Zariadenie nemusí pracovať správne.

REFERENCIE

Pri pripájaní k linke xDSL vyberte rovnaký typ linky ako ten, ku ktorému sa prihlasujete pomocou možnosti [Telephone line type/Typ telefónnej linky].

Pozrite si časť [ Nastavenie typu telefónnej linky ]

- Pripojenie k linke ISDN
Podrobné informácie o pripojení ISDN (Integrated Service Digital Network) a jeho nastaveniach nájdete v príručkách, ktoré boli priložené k terminálovému adaptéru alebo telefónnemu smerovaču.

Nastavenie typu telefónnej linky

Pred použitím zariadenia sa uistite, že ste nastavili správny typ telefónnej linky. Ak máte pochybnosti v súvislosti s typom telefónnej linky, obráťte sa na svojho poskytovateľa telefónnych služieb. Pri pripojení typu ISDN alebo xDSL sa obráťte na telefónnu spoločnosť alebo poskytovateľa služieb, ktorý vám poskytne informácie o type vašej telefónnej linky.

REFERENCIE

Typ telefónnej linky sa nezobrazí v krajinách alebo oblastiach, kde sa nepodporuje rotačný pulz.
Aktuálne nastavenie môžete skontrolovať vytlačením zoznamu údajov o používateľovi.

1. Zobrazte obrazovku [Telephone line type/Typ telefónnej linky].
(1) Stlačte tlačidlo [Setup/Nastaviť].

(2) Vyberte položku [Device settings/Nastavenia zariadenia] a stlačte tlačidlo [OK].
(3) Vyberte položku [FAX settings/Nastavenia pre FAX] a stlačte tlačidlo [OK].
(4) Vyberte položku [FAX user settings/Používateľské nastavenia pre FAX] a stlačte tlačidlo [OK].
(5) Vyberte položku [Telephone line type/Typ telefónnej linky] a stlačte tlačidlo [OK].

2. Vyberte typ telefónnej linky.
(1) Vyberte typ telefónnej linky.

Rotačný pulz: Vhodné pre pulznú voľbu.
Dotykový tón: Vhodné pre tónovú voľbu.
(2) Stlačte tlačidlo [OK].

3. Stlačením tlačidla [FAX] sa vráťte na obrazovku pohotovostného režimu faxu.
