Pripojenie telefónnej linky

Metóda pripojenia sa odlišuje v závislosti od pripojenia.

Ak zariadenia pripojíte k nástennej telefónnej linke priamo/Ak zariadenie pripojíte pomocou separátora xDSL:

-> Pozrite si časť [ Základné pripojenie ] na tejto webovej stránke.

Ak zariadenie pripojíte k inej linke, ako napríklad k linke xDSL:

-> Pozrite si časť [ Pripojenie rôznych liniek ] na tejto webovej stránke.
Ak je pripojenie nesprávne, zariadenie nebude môcť odosielať/prijímať faxy. Pripojte zariadenie správne.

DÔLEŽITÉ
- Faxy a/alebo telefóny nepripájajte paralelne (len USA a Kanada).
Ak paralelne zapojíte dva alebo viaceré faxy a/alebo telefóny, môže dôjsť k nasledovným problémom a zariadenia možno nebudú fungovať správne.

Ak slúchadlo telefónu, ktorý je zapojený paralelne, zdvihnete počas vysielania alebo prijímania faxu, obrázok faxu sa môže poškodiť alebo môže dôjsť k chybe komunikácie.
V telefóne možno nebudú správne fungovať služby, ako napríklad ID volajúceho.

Ak sa paralelnému zapojeniu nemôžete vyhnúť, režim prijímania nastavte na režim priority telefónu a uvedomte si, že môže dôjsť k vyššie uvedeným problémom. Faxy budete môcť prijímať len manuálne.

Základné pripojenie

Skontrolujte, či je zariadenie vypnuté, jeden koniec dodaného kábla telefónnej linky zapojte do konektora telefónnej linky v blízkosti značky „LINE“ na zariadení a druhý koniec potom zapojte do konektora telefónnej linky na stene, prípadne do konektora telefónnej linky na separátore xDSL.

Po pripojení telefónu k zariadeniu sa ubezpečte, že je zariadenie vypnuté a jeden koniec modulárneho kábla zapojte do konektora externého zariadenia v blízkosti značky „EXT.“ na zariadení a druhý koniec potom zapojte do konektora telefónnej linky na telefóne.

DÔLEŽITÉ

Pred zapnutím zariadenia skontrolujte, či ste telefónnu linku pripojili.

Ak telefónnu linku pripojíte po zapnutí zariadenia, zariadenie vypnite a odpojte napájaciu zástrčku. Počkajte 1 minútu a potom pripojte telefónnu linku napájaciu zástrčku.

REFERENCIE

Pred pripojením telefónu alebo záznamníka snímte kryt telefónneho konektora.
Pre používateľov vo Veľkej Británii:

Ak konektor externého zariadenia nie je možné zapojiť do konektora na zariadení, budete si musieť dokúpiť adaptér do siete B.T. a zapojiť ho nasledovne:
Pripojte adaptér B.T. k modulárnemu káblu, ktorý pripája externé zariadenie, a potom pripojte adaptér B.T. do konektora externého zariadenia.

Pripojenie jednotlivých liniek

Táto časť uvádza spôsob pripojenia rôznych liniek.
Ide o príklady, a preto nemožno zaručiť, že sa budú dať použiť na každé pripojenie. Podrobnosti nájdete v príručke dodanej spolu so sieťovým zariadením (ovládacím zariadením, napríklad modemom xDSL (Digital Subscriber Line), alebo terminálovým adaptérom), ktoré pripájate k tomuto zariadeniu.

REFERENCIE
xDSL je všeobecný termín pre technológiu vysokorýchlostnej digitálnej komunikácie prostredníctvom telefónnej linky, ako je napr. ADSL/HDSL/SDSL/VDSL.

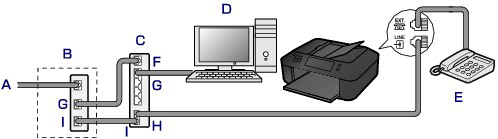

Pripojenie k internetovému telefónu

A. Digitálna predplatená linka
B. Modem xDSL (v modeme nemôže byt vstavaný separátor)
C. Širokopásmový smerovač kompatibilný s internetovým telefónom
D. Počítač
E. Telefón alebo záznamník
F. Port WAN (Rozsiahla sieť)
G. Port LAN (Lokálna sieť)
H. Port TEL
I. Port LINE
*Konfigurácie portov a názvy sa môžu líšiť v závislosti od produktu.

REFERENCIE

Pri pripájaní k linke xDSL vyberte rovnaký typ linky ako ten, ku ktorému sa prihlasujete pomocou možnosti [Telephone line type/Typ telefónnej linky].

-> Pozrite si časť [ Nastavenie typu telefónnej linky ] na tejto webovej stránke.

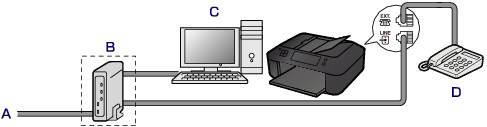

Pripojenie k linke xDSL

A. Analógová predplatená linka
B. Modem xDSL (v modeme nemôže byt vstavaný separátor)
C. Počítač
D. Telefón alebo záznamník

DÔLEŽITÉ

Keď v modeme nie je vstavaný separátor, telefónnu linku nevetvite pred separátorom (smerom od steny). A taktiež separátory nepripájajte paralelne. Zariadenie nemusí pracovať správne.

REFERENCIE

Pri pripájaní k linke xDSL vyberte rovnaký typ linky ako ten, ku ktorému sa prihlasujete pomocou možnosti [Telephone line type/Typ telefónnej linky].

-> Pozrite si časť [ Nastavenie typu telefónnej linky ] na tejto webovej stránke.

Pripojenie k linke ISDN

Podrobné informácie o pripojení ISDN (Integrated Service Digital Network) a jeho nastaveniach nájdete v príručkách, ktoré boli priložené k terminálovému adaptéru alebo telefónnemu smerovaču.

Nastavenie typu telefónnej linky

Pred použitím zariadenia sa uistite, že ste nastavili správny typ telefónnej linky. Ak máte pochybnosti v súvislosti s typom telefónnej linky, obráťte sa na svojho poskytovateľa telefónnych služieb. Pri pripojení typu ISDN alebo xDSL sa obráťte na telefónnu spoločnosť alebo poskytovateľa služieb, ktorý vám poskytne informácie o type vašej telefónnej linky.

REFERENCIE

Typ telefónnej linky sa nezobrazí v krajinách alebo oblastiach, kde sa nepodporuje rotačný pulz.
Aktuálne nastavenie môžete skontrolovať vytlačením zoznamu údajov o používateľovi.

1. Skontrolujte, či je zariadenie zapnuté.

2. Stlačte tlačidlo [Setup/Nastaviť].
Zobrazí sa obrazovka ponuky [Setup/Nastaviť].

3. Pomocou tlačidla zvoľte možnosť [Fax settings/Nastavenia faxu] a potom stlačte tlačidlo [OK].

4. Pomocou tlačidla zvoľte možnosť [FAX user settings/Používateľské nastavenia faxu] a potom stlačte tlačidlo [OK].

5. Pomocou tlačidla vyberte typ telefónnej linky a potom stlačte tlačidlo [OK].

6. Pomocou tlačidla vyberte typ telefónnej linky a potom stlačte tlačidlo [OK].

Rotačný pulz
Vyberte, keď používate telefonickú linku s pulznou voľbou.
Dotykový tón
Vyberte, keď používate telefonickú linku s tónovou voľbou.

REFERENCIE

Symbol * (hviezdička) na displeji LCD označuje aktuálne nastavenie.

7. Stlačením tlačidla [FAX] sa vráťte na obrazovku pohotovostného režimu faxu.
